Akcesoria do C45 MCB

Wybierz XENHO do napraw w terenie, magazynowania części zamiennych i montażu OEM. Kupuj akcesoria XENHO C45 MCB bez obaw, wiedząc, że każdy komponent spełnia normy IEC 60898-1 i posiada certyfikaty CE i CCC.

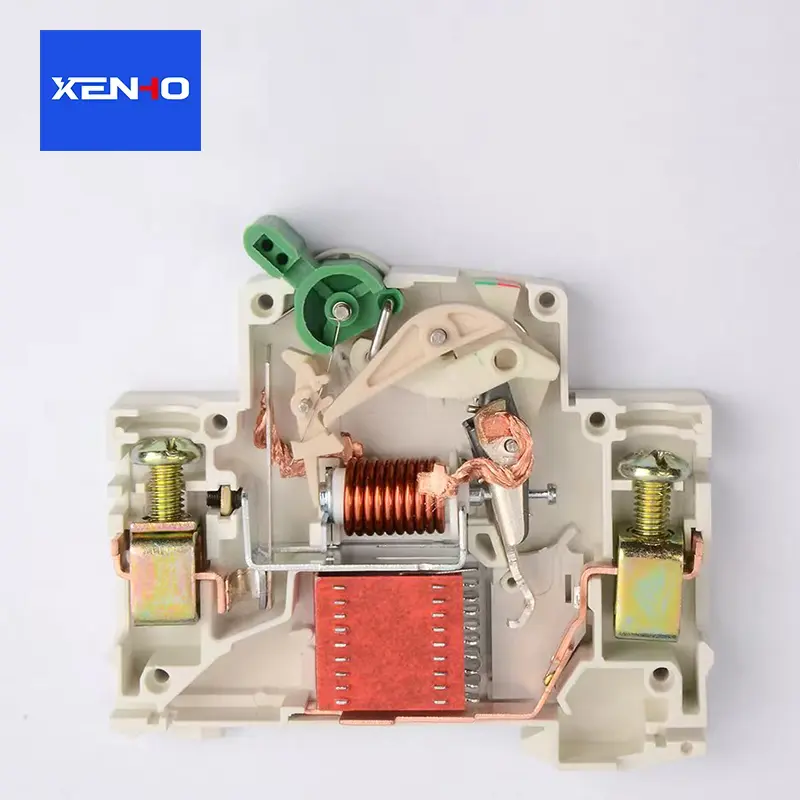

Podstawowe komponenty:

1. Cewka elektromagnetyczna: Uzwojona drutem w izolacji miedzianej, znamionowa na przerwanie 4,5 kA lub 6 kA. Pod wpływem prądu zwarciowego siła magnetyczna powoduje, że tłok uderza w zatrzask, odcinając zasilanie w ciągu 0,01 sekundy. Nadaje się do krzywej B (prąd 3-5x), krzywej C (prąd 5-10x) lub krzywej D (prąd 10-20x).

2. Ruchomy kontakt: Końcówka ze stopu srebra jest odporna na uszkodzenia łukowe. W ramieniu zastosowano miedź berylową lub brąz fosforowy, aby zapewnić zrównoważoną elastyczność i wytrzymałość. Zaprojektowany na 15 000 operacji łączeniowych.

3. Pierwiastek bimetaliczny: stop niklu, żelaza i chromu. Gdy wystąpi przeciążenie, ciepło powoduje ugięcie, które powoduje uruchomienie zatrzasku po kontrolowanym opóźnieniu. Wydajność jest zgodna z krzywą odwrotną w czasie IEC. Różne prądy znamionowe (1A-63A) wymagają różnych specyfikacji. Nie mieszać.

4. Komora łukowa: Ułożone w stos blachy ze stali ocynkowanej. Rozdziela, rozciąga i chłodzi łuk w celu szybkiego wygaszenia.

5. Styk stacjonarny: powierzchnia styku ze stopu srebra połączona z ruchomym stykiem. Podstawa jest z miedzi lub mosiądzu. Zakrzywiona lub płaska końcówka minimalizuje opór.

6. Zacisk: konstrukcja typu tunelowego, mosiądz lub miedź pokryta cyną/niklem. Akceptuje drut 25 mm², moment dokręcania 2,5 Nm.

7. Mechanizm wyzwalający: Tłoczone części stalowe i sprężyny. Zapewnia szybkie zamykanie i funkcję swobodnego wyzwalania – w przypadku awarii styki otwierają się na siłę niezależnie od położenia klamki.

8. Obudowa i podstawa: tworzywo sztuczne PA66 o klasie palności UL94 V-0. Działa od -30 ℃ do +70 ℃. Zawiera czerwone/zielone okienko wskaźnika pokazujące stan kontaktu.

Dane techniczne:

Pasuje do serii C45 1P/2P/3P/4P, 1A do 63A.

Zdolność wyłączania: 4,5 kA lub 6 kA. Napięcie izolacji: 500V.

Napięcie wytrzymywane impulsowo: 4kV.

Temperatura pracy: -30℃ do +70℃.

Ocena palności: UL94 V-0.

Certyfikaty: CE, CCC. Spełnia normę IEC 60898-1.

Typowe zastosowania:

Remont młota, części zamienne posprzedażne, zapasy producentów rozdzielnic, modernizacje starych skrzynek rozdzielczych.

Kluczowe przypomnienia:

Przed złożeniem zamówienia sprawdź typ wyłącznika, natężenie prądu, liczbę biegunów i krzywą wyzwalania. Nie mieszaj różnych ocen. Tylko wykwalifikowani elektrycy powinni instalować części zamienne po odłączeniu zasilania. Parametry bimetalu i cewek muszą odpowiadać oryginalnemu urządzeniu. Płyty łukowe muszą być skierowane we właściwym kierunku. Kupujący masowo mogą zażądać certyfikatów materiałowych i kodów partii.

XENHO – profesjonalna produkcja urządzeń elektrycznych, jakość, której możesz zaufać.
