Co to jest wyłącznik prądu stałego i jak wybrać właściwy?

A Wyłącznik obwodu prądu stałegochroni obwody elektryczne prądu stałego przed nadmiernym prądem oraz, w zależności od konstrukcji, przed zwarciami. W przeciwieństwie do systemów prądu przemiennego, w systemach prądu stałego nie występuje naturalne przejście prądu przez zero w każdym półcyklu, co utrudnia przerwanie łuku. W tym przewodniku wyjaśniono działanie wyłączników prądu stałego, główne typy, podstawowe parametry, wymagania aplikacyjne, uwagi dotyczące instalacji, typowe błędy zakupowe i praktyki konserwacyjne, aby pomóc kupującym w wyborze odpowiedniego zabezpieczenia dla ich systemów elektrycznych.

1. Co to jest wyłącznik prądu stałego?

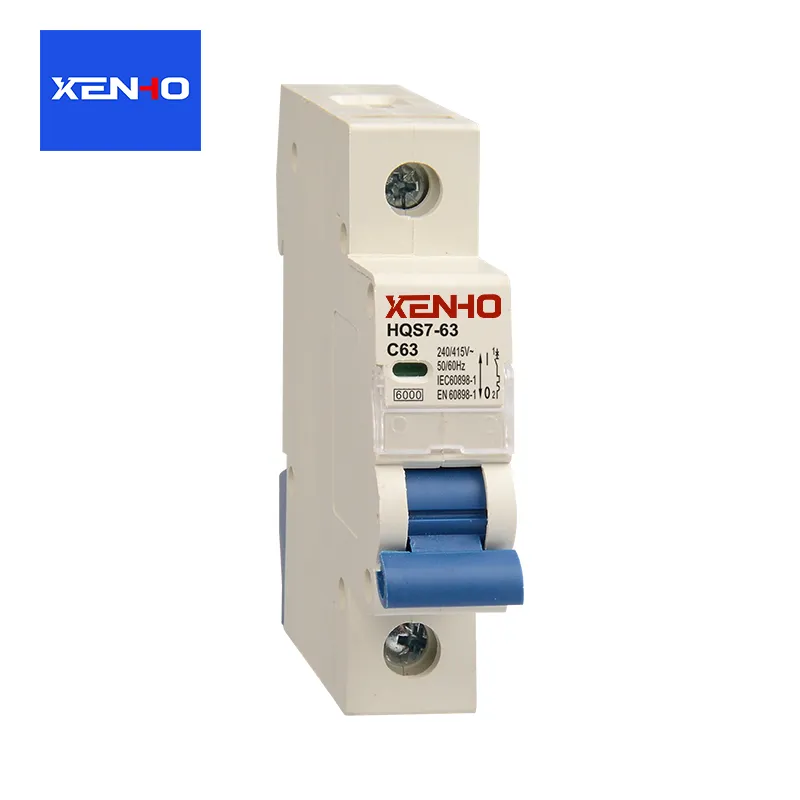

A Wyłącznik obwodu prądu stałegoto elektryczne urządzenie zabezpieczające przeznaczone do przerywania prądu stałego, gdy obwód ulegnie przeciążeniu, zwarciu lub innej określonej awarii. Otwierając obwód, pomaga chronić kable, sprzęt elektryczny, komponenty przetwarzające moc i podłączone obciążenia przed potencjalnie szkodliwym prądem.

Prąd stały płynie głównie w jednym kierunku. Jest powszechnie zasilany przez baterie, panele fotowoltaiczne, ogniwa paliwowe i zasilacze prądu stałego. Ponieważ technologie te stają się coraz ważniejsze w nowoczesnych systemach energetycznych i przemysłowych, niezawodne zabezpieczenie obwodów prądu stałego stało się istotną częścią projektowania systemów elektrycznych.

Dlaczego ochrona obwodu prądu stałego jest ważna?

Nadmierny prąd może przegrzać przewodniki, uszkodzić izolację, pogorszyć elementy elektroniczne i stworzyć zagrożenie pożarowe. Właściwie dobrany wyłącznik ogranicza czas trwania prądu zwarciowego poprzez odłączenie dotkniętego obwodu zgodnie z jego zaprojektowaną charakterystyką działania.

• Ochrona sprzętu:Pomaga zapobiegać uszkodzeniom akumulatorów, falowników, sterowników i innych podłączonych urządzeń.
• Ochrona kabla:Zmniejsza ryzyko przegrzania przewodu, gdy urządzenie zabezpieczające jest prawidłowo dopasowane do parametrów znamionowych kabla.
• Ciągłość działania:Umożliwia izolowanie usterek, dzięki czemu nienaruszone obwody mogą kontynuować pracę tam, gdzie pozwala na to architektura systemu.
• Wygoda konserwacji:Zapewnia sposób izolacji obwodu, jeśli urządzenie jest odpowiednie do tego celu i używane zgodnie z instrukcją.
• Bezpieczeństwo systemu:Obsługuje skoordynowaną strategię ochrony wraz z uziemieniem, izolacją i innymi zabezpieczeniami elektrycznymi.

Wyłącznik automatyczny nie jest sam w sobie kompletnym rozwiązaniem zapewniającym bezpieczeństwo. Skuteczna ochrona zależy również od prawidłowego projektu systemu, odpowiedniego okablowania, odpowiednich obliczeń prądu zwarciowego i zgodności z obowiązującymi przepisami elektrycznymi.

2. Jak działa wyłącznik prądu stałego?

Wyłącznik obwodu prądu stałego monitoruje prąd przepływający przez obwód i przerywa przepływ prądu, gdy jego mechanizm operacyjny wykryje kwalifikujący się błąd. Dokładny proces zależy od konstrukcji wyłącznika, charakterystyki wyzwalania i zamierzonego zastosowania.

Zabezpieczenie przed przeciążeniem

Przeciążenie ma miejsce, gdy obwód przepływa przez dłuższy czas większy prąd, niż jest to przeznaczone. Na przykład przemysłowy zasilacz prądu stałego może działać powyżej projektowanego obciążenia z powodu nadmiernego zapotrzebowania lub nieprawidłowego działania elementu.

Wiele miniaturowych wyłączników prądu stałego wykorzystuje mechanizm wyzwalania termicznego. Nadmierny prąd podgrzewa element bimetaliczny, aż wygnie się on na tyle, aby zwolnić mechanizm wyzwalający. Reakcja ta jest generalnie zależna od czasu: w przypadku umiarkowanego przeciążenia wyłączenie może zająć więcej czasu niż w przypadku znacznie większego przeciążenia.

Zabezpieczenie przed zwarciem

Zwarcie tworzy niezamierzoną ścieżkę o niskiej rezystancji, która może wytwarzać bardzo wysoki prąd. Wiele wyłączników termomagnetycznych zawiera magnetyczny mechanizm wyzwalający, który szybko reaguje na wysoki prąd zwarciowy. Zamiast tego wyłączniki elektroniczne mogą wykorzystywać czujniki i obwody sterujące do wykrywania określonych warunków usterek i inicjowania przerwy.

Wyłącznik musi mieć odpowiednie napięcie znamionowe prądu stałego i zdolność wyłączania prądu stałego wystarczającą dla spodziewanego prądu zwarciowego w miejscu instalacji. Sam wysoki prąd znamionowy nie świadczy o tym, że urządzenie może bezpiecznie przerwać zwarcie.

Przerwanie łuku

Kiedy styki rozłączą się podczas przepływu prądu, pomiędzy nimi może powstać łuk elektryczny. W obwodach prądu przemiennego prąd naturalnie przechodzi przez zero podczas każdego cyklu, pomagając wygasić łuk. Prąd stały nie zapewnia takich samych powtarzających się przejść przez zero w normalnych warunkach stanu ustalonego.

Z tego powodu wyłączniki prądu stałego mogą wykorzystywać specjalnie zaprojektowane układy styków, komory łukowe, systemy wydmuchu łuku magnetycznego lub inne konstrukcje kontrolujące łuk. Funkcje te pomagają wydłużać, chłodzić, dzielić lub gasić łuk, dzięki czemu obwód można bezpiecznie przerwać w znamionowych warunkach pracy urządzenia.

3. Czym różni się wyłącznik prądu stałego od wyłącznika prądu przemiennego?

Wyłączniki DC i AC mają ten sam podstawowy cel, ale wymagania dotyczące przerw mogą się znacznie różnić. Wybór urządzenia wyłącznie dlatego, że jego prąd znamionowy jest zgodny z obwodem, może skutkować niewystarczającą ochroną.

Niektóre wyłączniki są certyfikowane do pracy zarówno w trybie prądu przemiennego, jak i stałego, ale ich wartości znamionowe i dopuszczalne konfiguracje mogą się różnić. Produkt o podwójnej charakterystyce musi być zainstalowany zgodnie z określonymi danymi znamionowymi i schematami połączeń dostarczonymi przez producenta.

4. Jakie typy wyłączników prądu stałego są dostępne?

Najbardziej odpowiedni wyłącznik prądu stałego zależy od obciążenia, charakterystyki uszkodzenia, wymaganego czasu reakcji, dostępnej przestrzeni i strategii konserwacji. Zrozumienie głównych projektów pomaga kupującym dokładniej porównać produkty.

Wyłączniki termomagnetyczne prądu stałego

Wyłączniki termomagnetyczne łączą zabezpieczenie przed przeciążeniem termicznym z zabezpieczeniem przed zwarciem magnetycznym. Są powszechnie brane pod uwagę w panelach rozdzielczych prądu stałego, obwodach sterujących i wybranych zastosowaniach przemysłowych.

• Zapewnij dwie uzupełniające się formy zabezpieczenia nadprądowego.
• Może być odpowiedni do szerokiego zakresu rutynowych wymagań dystrybucyjnych.
• Wymagają dokładnej weryfikacji krzywych wyzwalania i wartości znamionowych przerw w zasilaniu DC.

Elektroniczne wyłączniki prądu stałego

Projekty elektroniczne wykorzystują czujniki prądu i elektroniczne obwody sterujące do wykrywania określonych warunków usterek. W zależności od produktu mogą zapewniać regulowane progi zabezpieczeń, sygnalizację stanu, zdalne monitorowanie lub funkcje komunikacyjne.

Funkcje te mogą być przydatne w zautomatyzowanych obiektach i systemach, w których przestoje są kosztowne. Kupujący powinni jednak potwierdzić, czy produkt jest konwencjonalnym wyłącznikiem mechanicznym, elektronicznym wyłącznikiem ochronnym czy urządzeniem półprzewodnikowym, ponieważ metody ich przerywania i zachowanie w przypadku awarii mogą się różnić.

Miniaturowe wyłączniki prądu stałego

Wyłączniki nadprądowe to kompaktowe urządzenia stosowane w odpowiednich zastosowaniach dystrybucji prądu stałego niskiego napięcia. Ich niewielka powierzchnia może uprościć układ paneli, ale ich przydatność nadal zależy od napięcia znamionowego, zdolności wyłączania, rozmieszczenia biegunów i zatwierdzonej przez producenta konfiguracji prądu stałego.

Wyłączniki kompaktowe i przemysłowe DC

Wyłączniki kompaktowe i inne wyłączniki przemysłowe są dostępne dla systemów o bardziej wymagających poziomach prądu, warunkach usterek lub wymaganiach instalacyjnych. W zależności od modelu mogą oferować regulowane nastawy wyzwalania, akcesoria, styki pomocnicze oraz integrację z rozdzielnicą przemysłową.

Specjalistyczne urządzenia zabezpieczające DC

Układy fotowoltaiczne, systemy magazynowania energii akumulatorów, urządzenia do ładowania pojazdów elektrycznych i inne zastosowania energetyczne mogą wymagać urządzeń zabezpieczających zaprojektowanych pod kątem określonych właściwości elektrycznych. Na przykład obwody fotowoltaiczne mogą ulegać długotrwałym łukom prądu stałego, podczas gdy akumulatory mogą dostarczać bardzo wysokie prądy zwarciowe.

Specjalistyczne zastosowanie nie wymaga automatycznie jednej konkretnej kategorii wyłącznika. Odpowiednie rozwiązanie należy ustalić na podstawie projektu systemu, obowiązujących norm, instrukcji sprzętu i oceny prądu zwarciowego.

5. Gdzie stosuje się wyłączniki prądu stałego?

Wyłączniki automatyczne prądu stałego stosowane są wszędzie tam, gdzie zasilanie prądem stałym wymaga kontrolowanego zabezpieczenia nadprądowego i niezawodnej izolacji. Warunki pracy różnią się znacznie w zależności od zastosowania, więc urządzenie odpowiednie dla jednej instalacji może nie być odpowiednie dla innej.

Systemy fotowoltaiczne

Instalacje fotowoltaiczne wykorzystują zabezpieczenie prądu stałego w odpowiednich obwodach związanych z układem, sumatorem i falownikiem. Wybrany sprzęt musi uwzględniać maksymalne napięcie systemu, dostępny prąd zwarciowy, narażenie na warunki środowiskowe i specyficzne wymagania obwodu fotowoltaicznego.

Magazynowanie energii akumulatorowej

Systemy akumulatorowe mogą dostarczać znaczny prąd zwarciowy, szczególnie gdy wiele ogniw lub modułów akumulatorowych jest połączonych równolegle. Wybór zabezpieczenia powinien uwzględniać skład chemiczny akumulatora, napięcie systemu, dostępny prąd zwarciowy, dobór przewodów oraz koordynację z systemami zarządzania akumulatorami i izolacją.

Automatyka i sterowanie przemysłowe

Przemysłowe panele sterowania często rozdzielają prąd stały do ​​czujników, przekaźników, siłowników, sterowników i sprzętu komunikacyjnego. Odpowiednia ochrona może pomóc w odizolowaniu uszkodzonej gałęzi bez niepotrzebnego przerywania pracy każdego podłączonego urządzenia, pod warunkiem, że schemat zabezpieczeń jest odpowiednio skoordynowany.

Infrastruktura telekomunikacyjna i danych

Instalacje telekomunikacyjne i niektóre systemy infrastruktury danych wykorzystują dystrybucję prądu stałego do zasilania sprzętu sieciowego i zasilania rezerwowego. Wymagania dotyczące wysokiej dostępności sprawiają, że przewidywalna izolacja usterek i odpowiednia koordynacja sprzętu są szczególnie ważne.

Pojazdy elektryczne i infrastruktura ładowania

Systemy pojazdów elektrycznych i instalacje ładowania wiążą się z określonymi poziomami napięcia, profilami prądu i wymogami bezpieczeństwa. Urządzenia zabezpieczające muszą być dobrane do ich zamierzonego miejsca w systemie i powinny spełniać obowiązujące normy produktowe i wymagania instalacyjne.

6. Jak wybrać odpowiedni wyłącznik prądu stałego?

Wybór wyłącznika prądu stałego nie polega po prostu na dopasowaniu jego amperażu do obciążenia. Kupujący powinien dokonać oceny pełnej instalacji elektrycznej, sprawdzić dokumentację techniczną produktu i potwierdzić, że wybrane urządzenie jest przystosowane do rzeczywistych warunków usterek.

Krok 1: Potwierdź napięcie systemu

Zidentyfikować maksymalne napięcie prądu stałego, na jakie może oddziaływać wyłącznik, włączając odpowiednie warunki pracy i systemu. Napięcie znamionowe musi być wystarczające dla obwodu, a dozwolony układ biegunów musi być zgodny z instrukcjami producenta.

W niektórych konstrukcjach wiele biegunów można połączyć szeregowo, aby uzyskać określone napięcie znamionowe prądu stałego. Jest to dozwolone tylko wtedy, gdy jest wyraźnie zalecane przez producenta i zainstalowane zgodnie z podanym schematem połączeń. Łączenie biegunów szeregowo nie zwiększa automatycznie zatwierdzonego napięcia znamionowego urządzenia.

Krok 2: Określ wymagany prąd znamionowy

Oblicz oczekiwany prąd ciągły i uwzględnij charakterystykę obciążenia, obciążalność prądową przewodu, temperaturę otoczenia, warunki obudowy i obowiązujące przepisy elektryczne. Obciążenia ze znacznymi prądami rozruchowymi lub przejściowymi mogą również wymagać odpowiedniej charakterystyki wyzwalania.

Wartość znamionowa wyłącznika musi chronić powiązane przewody i sprzęt, jednocześnie uwzględniając normalne warunki pracy. Samo wybranie wyższego prądu znamionowego, aby uniknąć uciążliwego wyłączania, może zagrozić ochronie, jeśli okablowanie i sprzęt nie mają odpowiednich parametrów znamionowych.

Krok 3: Sprawdź zdolność wyłączania prądu stałego

Zdolność wyłączania jest jedną z najważniejszych specyfikacji, które należy sprawdzić. Wskazuje maksymalny prąd zwarciowy, jaki wyłącznik został zaprojektowany i przystosowany do przerywania w określonych warunkach testowych.

Określ spodziewany prąd zwarciowy w miejscu instalacji i potwierdź, że zdolność przerywania prądu stałego wyłącznika jest wystarczająca przy zamierzonym napięciu i konfiguracji. Na przykład systemy akumulatorów mogą wymagać szczególnej uwagi, ponieważ dostępny w nich prąd zwarciowy może być wysoki.

Krok 4: Wybierz prawidłową liczbę biegunów

Konfiguracje jednobiegunowe, dwubiegunowe i inne służą różnym układom obwodów. Właściwy wybór zależy od metody uziemienia systemu, przewodów, które należy odłączyć, oraz obowiązujących przepisów elektrycznych.

Nie zakładaj, że każdy przewodnik musi być przełączany w ten sam sposób we wszystkich systemach prądu stałego. Potwierdź wymagania dla konkretnego zastosowania i czy urządzenie jest dopuszczone do proponowanego układu przełączania.

Krok 5: Sprawdź charakterystykę i koordynację podróży

Przejrzyj krzywą czasowo-prądową producenta i charakterystykę podłączonego obciążenia. Ochrona musi reagować wystarczająco szybko, aby chronić przewody i sprzęt, jednocześnie unikając niepotrzebnych wyłączeń podczas normalnej pracy.

W systemach z kilkoma urządzeniami ochronnymi koordynacja pomaga zapewnić, że urządzenie znajdujące się najbliżej miejsca uszkodzenia zadziała, jeśli to możliwe. Rzeczywista selektywność zależy od zachowania czasowo-prądowego urządzeń, poziomów usterek i danych koordynacyjnych producenta.

Krok 6: Ocena warunków środowiskowych

Temperatura, wilgotność, kurz, wibracje, korozja i wentylacja obudowy mogą mieć wpływ na przydatność i wydajność sprzętu elektrycznego. Zewnętrzne instalacje solarne i środowiska przemysłowe mogą wymagać odpowiednich obudów, ochrony przed wnikaniem i obniżenia temperatury.

Krok 7: Sprawdź standardy i dokumentację

Sprawdź obowiązujące normy produktu, wymagania certyfikacyjne, instrukcje montażu i dokumentację techniczną. W zależności od urządzenia i rynku odpowiednie normy mogą obejmować IEC 60947-2 dla odpowiednich wyłączników automatycznych, IEC 60898-2 dla odpowiednich wyłączników AC/DC lub UL 489 dla osłoniętych wyłączników kompaktowych i powiązanych produktów. Możliwość zastosowania zależy od kategorii produktu i zakresu certyfikacji.

Przed złożeniem zamówienia kupujący powinni poprosić o arkusz danych konkretnego modelu, znamionowe napięcie prądu stałego, prąd znamionowy, zdolność wyłączania, zatwierdzoną konfigurację biegunów, krzywą wyzwalania i odpowiednie informacje certyfikacyjne.

7. Jakich błędów powinni unikać kupujący?

Wiele problemów związanych z ochroną obwodów ma swoje źródło w trakcie specyfikacji, zakupu lub integracji systemu, a nie podczas normalnej pracy. Rozpoznanie typowych błędów może zmniejszyć niepotrzebne koszty i poprawić niezawodność instalacji.

Wybór wyłącznika wyłącznie na podstawie natężenia prądu

Dwa urządzenia o tym samym znamionowym prądzie znamionowym mogą mieć różne napięcia znamionowe, zdolności wyłączania, krzywe wyzwalania i dozwolone zastosowania. Zamiast polegać na jednej liczbie, porównaj pełne specyfikacje.

Używanie produktu zasilanego wyłącznie prądem przemiennym w obwodzie prądu stałego

Wartość znamionowa prądu przemiennego nie określa, czy wyłącznik może bezpiecznie przerwać prąd stały. Sprawdź wyraźną wartość znamionową prądu stałego i dozwoloną konfigurację roboczą w dokumentacji producenta.

Ignorowanie dostępnego prądu zwarciowego

Urządzenie o niewystarczającej zdolności wyłączania może nie być w stanie bezpiecznie przerwać zwarcia. Jest to szczególnie ważne w obwodach zasilanych bateryjnie i innych systemach mogących dostarczać wysoki prąd zwarciowy.

Przeoczenie wymagań dotyczących bieguna i polaryzacji

Niektóre wyłączniki prądu stałego wymagają połączeń wrażliwych na polaryzację lub określonych układów szeregowo-biegunowych. Odwracanie połączeń lub zmiana konfiguracji bez autoryzacji może mieć wpływ na wydajność przerw i zagrozić bezpieczeństwu.

Nieuwzględnienie przyszłych zmian systemowych

Planowane zwiększenie pojemności akumulatorów, dodatkowe ciągi fotowoltaiczne lub zmiany w architekturze dystrybucji mogą mieć wpływ na napięcie, prąd i poziom usterek systemu. Przed sfinalizowaniem specyfikacji należy dokonać przeglądu przewidywalnych wymagań dotyczących rozbudowy, bez zastępowania zabezpieczeń na przyszłość właściwym, obecnym projektem zabezpieczeń.

Akceptacja niekompletnej dokumentacji technicznej

Niekompletne arkusze danych utrudniają obiektywne porównanie produktów. Przed zatwierdzeniem produktu zespoły zakupowe powinny poprosić o możliwe do zweryfikowania informacje dotyczące konkretnego modelu i wyjaśnić wszelkie brakujące dane znamionowe lub szczegóły certyfikatów.

8. Jakie są kluczowe praktyki instalacji i konserwacji?

Nawet prawidłowo dobrany wyłącznik prądu stałego może działać słabo, jeśli zostanie nieprawidłowo zainstalowany lub konserwowany w nieodpowiednich warunkach. Instalacja i konserwacja powinny być wykonywane przez wykwalifikowany personel zgodnie z instrukcjami producenta i obowiązującymi przepisami.

Najlepsze praktyki instalacyjne

• Odizoluj źródło zasilania:Przed przystąpieniem do pracy przy obwodzie należy postępować zgodnie z zatwierdzonymi procedurami blokowania i weryfikacji. Należy pamiętać, że akumulatory i moduły fotowoltaiczne mogą w pewnych warunkach pozostawać pod napięciem.
• Postępuj zgodnie ze schematem połączeń:Należy przestrzegać przypisania zacisków, oznaczeń biegunów i wszelkich określonych układów szeregowo-biegunowych.
• Użyj odpowiednich przewodników:Sprawdź rozmiar kabla, parametry izolacji, zgodność zacisków i przygotowanie przewodu.
• Zastosuj określony moment obrotowy:Dokręcić zaciski momentem podanym przez producenta, aby zmniejszyć ryzyko luźnych połączeń i przegrzania.
• Dbaj o ochronę środowiska:Zainstaluj wyłącznik w obudowie odpowiedniej dla środowiska i przestrzegaj wymagań dotyczących wentylacji i prześwitu.
• Sprawdź ukończoną instalację:Przed włączeniem obwodu należy przeprowadzić inspekcje i testy wymagane przez projekt systemu, instrukcje produktu i obowiązujące przepisy.

Rutynowa kontrola i rozwiązywanie problemów

Częstotliwość przeglądów powinna odzwierciedlać zalecenia producenta sprzętu, środowisko pracy i krytyczność instalacji. Dokumentacja konserwacji pomaga identyfikować powtarzające się problemy i ułatwia planowaną wymianę.

• Sprawdź, czy nie występują widoczne uszkodzenia, odbarwienia, korozja lub oznaki przegrzania.
• Przejrzyj zapisy wyłączeń lub alarmów systemowych, jeśli dostępne są funkcje monitorowania.
• Zamiast wielokrotnie resetować wyłącznik bez identyfikacji przyczyny, należy zbadać powtarzające się wyłączenia.
• Upewnij się, że zaciski, elementy montażowe i obudowy są w odpowiednim stanie.
• Wymień wadliwe lub uszkodzone urządzenia na produkty posiadające odpowiednie parametry i atesty.

Wyłącznik, który wielokrotnie się wyłącza, może prawidłowo reagować na przeciążenie, zwarcie, awarię sprzętu lub nieodpowiednie warunki pracy. Przed oddaniem systemu do serwisu wykwalifikowany technik powinien ustalić przyczynę.
