Jak wybrać odpowiedni wyłącznik automatyczny, który zapewni ochronę zwarciową i przeciążeniową?

Różne scenariusze wymagają różnych typów wyłączników, aby zapewnić odpowiednią ochronę i łatwość instalacji:

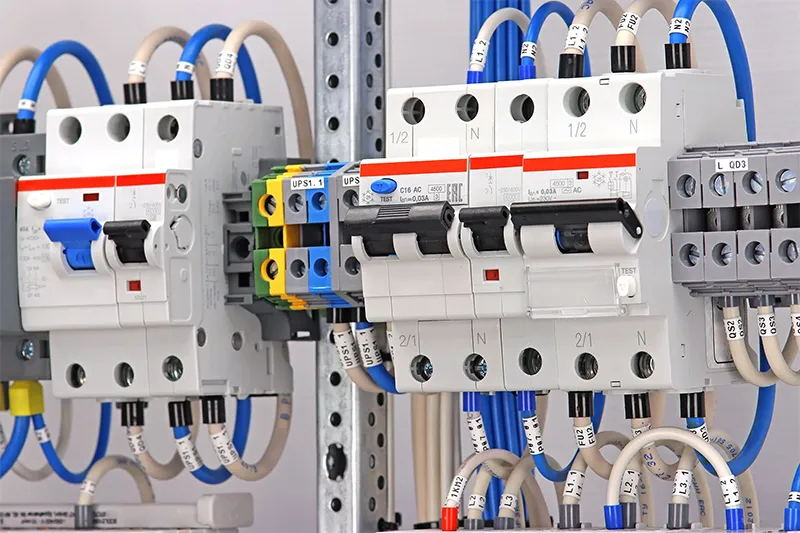

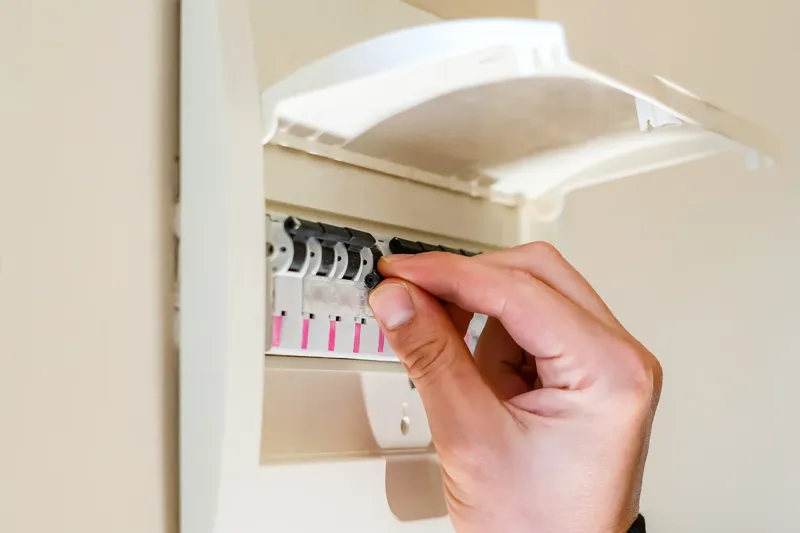

Scenariusze mieszkaniowe/cywilne

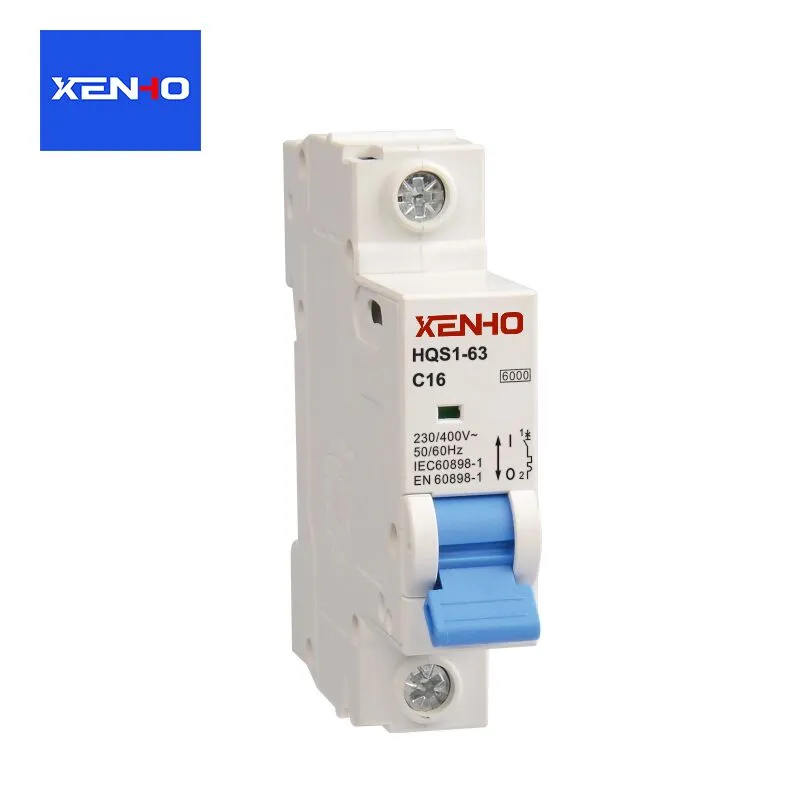

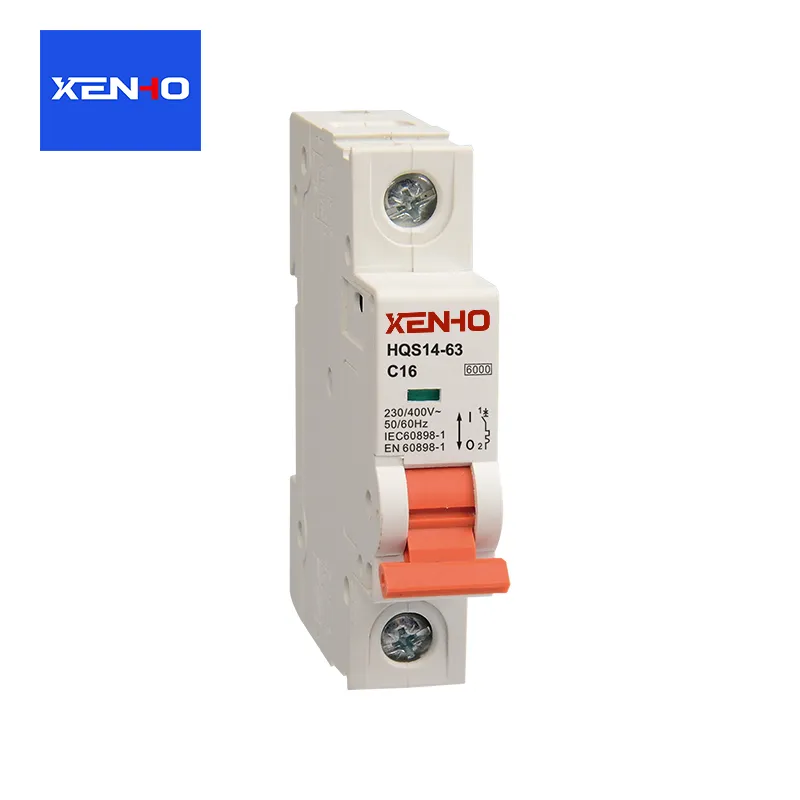

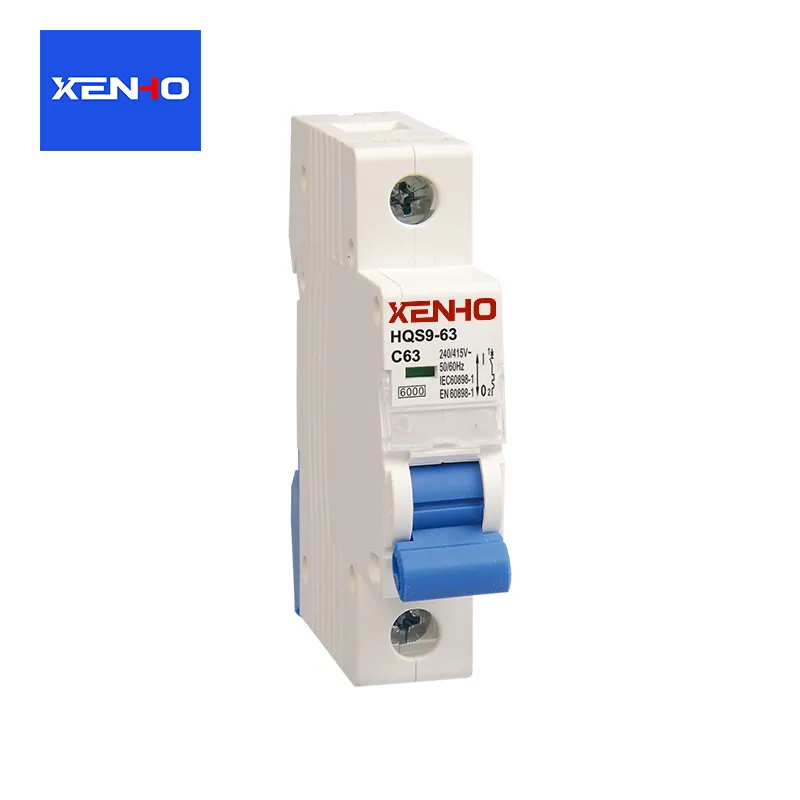

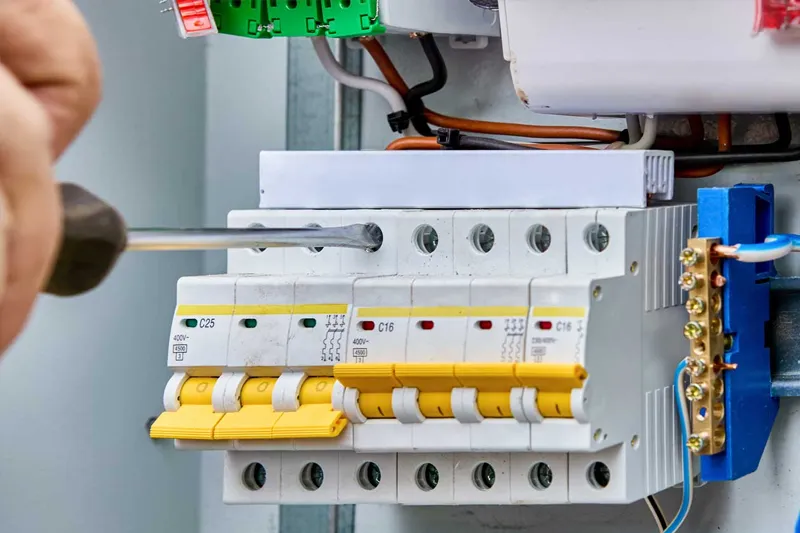

WybieraćMiniaturowy obwód Bodbiorniki(MCB)

Cechy: Mały rozmiar, niski koszt, wbudowany wyzwalacz termomagnetyczny (zapewniający zarówno ochronę przed przeciążeniem, jak i zwarciem), odpowiedni do montażu na szynie DIN w skrzynkach rozdzielczych;

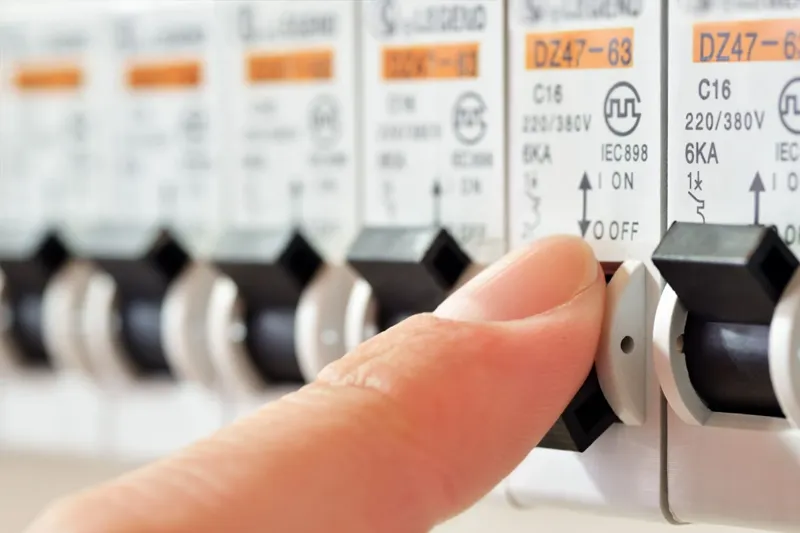

Sugestie dotyczące wyboru: Użyj krzywej B dla obwodów oświetleniowych, krzywej C dla obwodów gniazdek/klimatyzacji i krzywej C/D dla urządzeń dużej mocy (takich jak klimatyzatory 3P).

 Scenariusze przemysłowe/komercyjne (wysoki prąd obciążenia)

Prąd 63~630A: WybierzWyłączniki kompaktowe(MCCB), obsługujący obsługę ręczną/elektryczną, dużą zdolność wyłączania i rozszerzalną funkcjonalność za pomocą opcjonalnych akcesoriów;

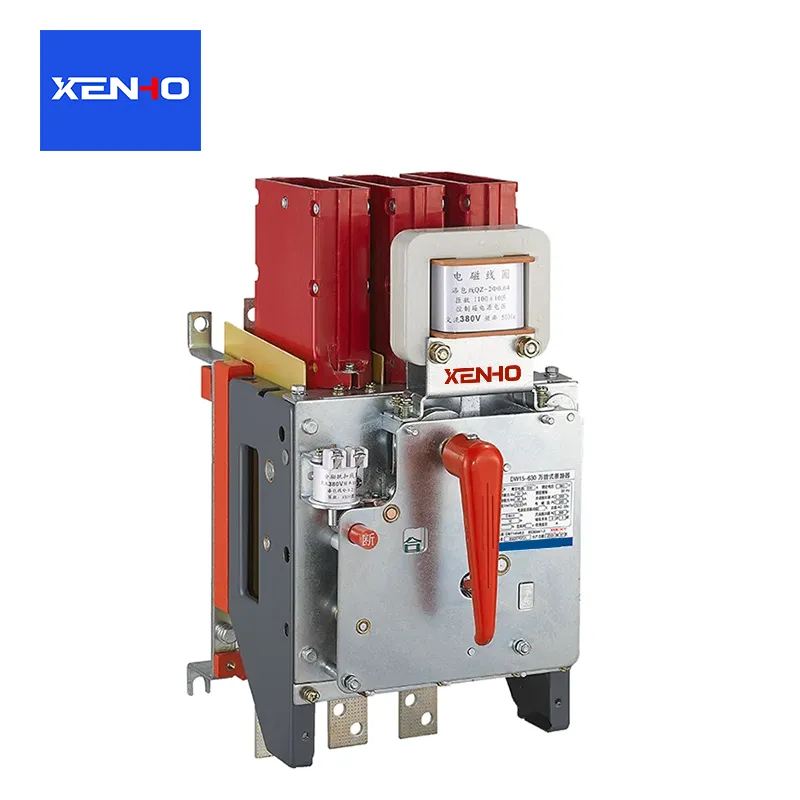

Prąd >630A: WybierzWyłączniki powietrzne(ACB), używany dla linii przychodzących/podłączeń szynowych w pomieszczeniach rozdzielczych mocy, zapewniający selektywną ochronę przed przerwami w dostawie prądu na dużą skalę podczas zwarć.

 Scenariusze dotyczące wilgotnych/wysokich wymagań bezpieczeństwa osobistego

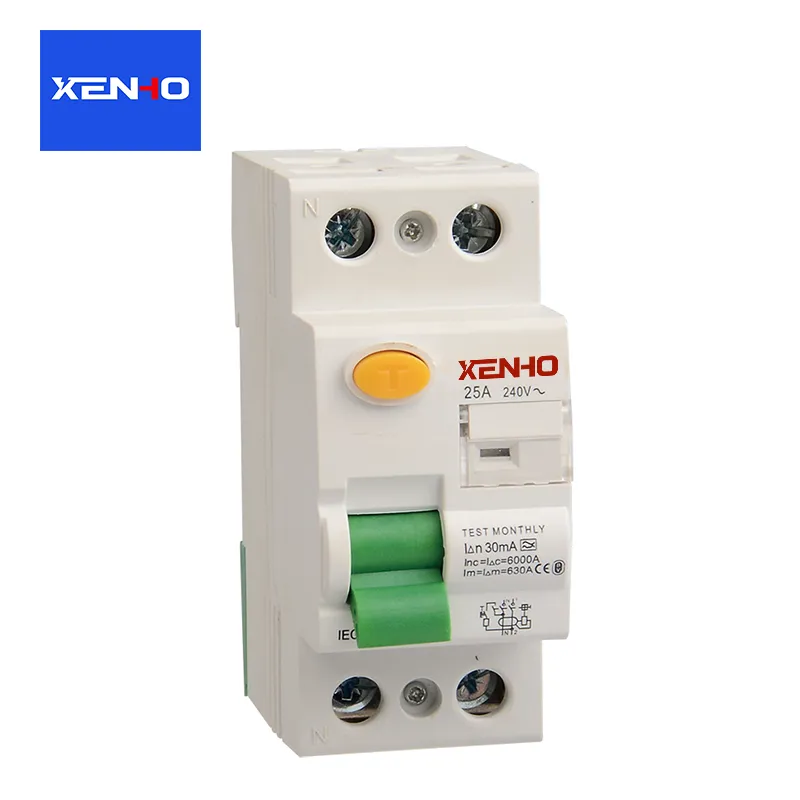

WybieraćWyłączniki różnicowoprądowe(RCBO), integrujący ochronę przed wyciekami na bazie MCB, zapewniający potrójną ochronę przed „przeciążeniem + zwarciem + wyciekiem”, odpowiedni do łazienek, kuchni i obwodów zewnętrznych.

Kluczowe punkty, których należy unikać przy wyborze wyłączników automatycznych

Unikaj „przewymiarowania”: użycie wyłącznika o dużym prądzie znamionowym do ochrony obwodu o małym prądzie (np. wyłącznik nadprądowy 100 A chroniący obwód oświetleniowy 10 A) spowoduje, że w przypadku przeciążenia/zwarcia nie nastąpi wyzwolenie w odpowiednim czasie;

Zdolność wyłączania nie może być „niedookreślona”: koniec dopływowy musi mieć wysoką zdolność wyłączania (np. 10 kA), w przeciwnym razie wyłącznik może eksplodować podczas zwarcia;

Nieprawidłowy wybór krzywej jest zasadniczym błędem: użycie krzywej B dla obwodów silnika spowoduje częste i uciążliwe wyłączanie, a użycie krzywej D dla obwodów oświetleniowych zmniejszy czułość zabezpieczenia przed przeciążeniem.
